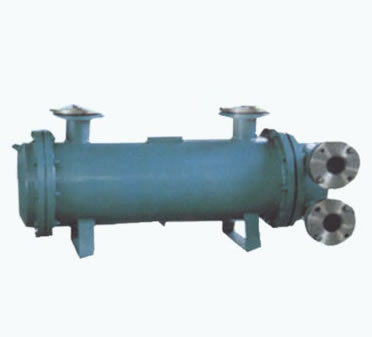

2LQFW 型冷却器 - 海安华航换热器制造厂

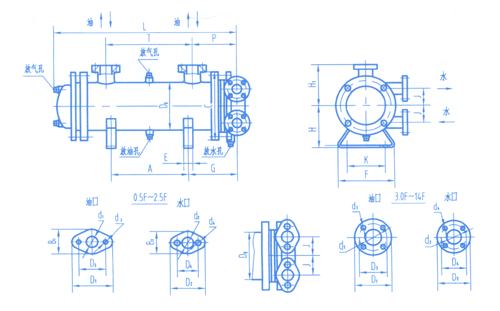

型号	A 0.5F	A 0.65F	A 0.8F	A 1.0F	A 1.2F	A 1.46F	A 1.7F	A 2.1F	A 2.5F	A 3.0F	A 3.6F	A 4.3F	A 5.0F	A 6.0F	A 7.2F	A 8.5F	A 10F	A 12F	A 14F	A 16F
A	345	470	595	440	565	690	460	610	760	540	665	815	540	690	865	575	700	875	875	875
K	90	90	90	104	104	104	120	120	120	140	140	140	170	170	170	230	230	230	230	230
E	40	40	40	45	45	45	50	50	50	55	55	55	60	60	60	65	65	65	65	65
F	140	140	140	160	160	160	180	180	180	210	210	210	250	250	250	320	320	320	320	320
Dg	114	114	114	150	150	150	186	186	186	219	219	219	245	245	245	325	325	325	325	325
H₁	115	115	115	140	140	140	165	165	165	200	200	200	240	240	240	280	280	280	280	280
J	42	42	42	47	47	47	52	52	52	85	85	85	95	95	95	105	105	105	105	105
H	95	95	95	115	115	115	140	140	140	200	200	200	240	240	240	280	280	280	280	280
L	545	670	790	680	805	930	740	890	1040	870	995	1145	920	1070	1245	1000	1125	1300	1300	1527
G	100	100	100	115	115	115	140	140	140	175	175	175	205	205	205	220	220	220	220	220
P	93	93	93	105	105	105	120	120	120	170	170	170	190	190	190	210	210	210	210	210
T	357	482	607	460	585	710	500	650	800	565	690	840	570	720	895	590	715	890	890	890
C	186	186	186	220	220	220	270	270	270	308	308	308	340	340	340	406	406	406	406	406
法兰	椭圆　　　　　　　　　　　　　　　　　　　　　　圆形
d₁	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	80	80	80	80	80
D₁	90	90	90	100	100	100	118	118	118	160	160	160	180	180	180	195	195	195	195	195
B₁	64	64	64	72	72	72	85	85	85
D₃	65	65	65	75	75	75	90	90	90	125	125	125	145	145	145	160	160	160	160	160
d₃	11	11	11	11	11	11	14	14	14	18	18	18	18	18	18	8-Ø18	8-Ø18	8-Ø18	8-Ø18	8-Ø18
d₂	20	20	20	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	65	65
D₂	80	80	80	90	90	90	100	100	100	145	145	145	160	160	160	180	180	180	180	180
B₂	45	45	45	64	64	64	72	72	72
D₄	55	55	55	65	65	65	75	75	75	110	110	110	125	125	125	145	145	145	145	145
d₄	11	11	11	11	11	11	11	11	11	18	18	18	18	18	18	18	18	18	18	18
